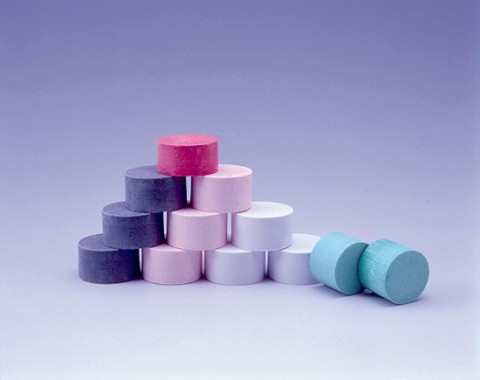

模塑料 NT Series

單擊縮放

聯系 (關于產品)

【產品技術支持中心】

華東區域：021-57745720
（8:45～17:15）
華南區域：0755-88641173
（8:45～17:30）
華北區域：010-85997468-121
（8:45～17:30）

上述括號內為營業時間（北京時間）周六、周日和節假日除外

E-mail

產品使用說明
NT 產品名稱（用于傳送）
應用
規格

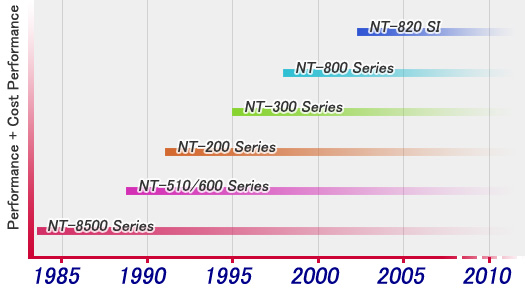

產品系列

產品使用說明

NT 產品名稱（用于傳送）

用于傳送的 NT 產品名稱由三部分組成，并用連字符連接（如下文所示）。NT-XXX-ABBCC?NT-XXXX-ABCC，首先，“NT” 是 NITRON -TTM 的縮寫，這是 Nitto Denko 的一種半導體透明密封樹脂，第二部分通常由 3 或 4 個字母組成，代表具有相同主要材料和成分的產品組。名稱字母相同的產品其主要特性也相似。如果最后一個字母是 H 或 S（NT-300 系列），即說明了成型速度的差異。產品名稱的最后一部分由 4 到 5 個數字組成，表示產品的顏色編碼，截止波長以及光學分散劑含量。具體說明如下表所示。

A		B、BB	CC
顏色組		顏色組內的產品發布序列號	光學分散劑含量 (c.c wt%)
1	透明	0-9 或 00-99	00-99
2	紅色
3	綠色
4	黃色
5	藍色
6	橙色
7、8、9	黑色	ABB：截止波長 (nm) 透射率 1% 700、770、820、860 （1 mm 厚） 750 （3 mm 厚）
IR	紅外線切割

外觀	傳遞模
特征	傳遞模
脫模劑	需要單獨的脫模劑		自我脫模
粘性	好	良好	-
一般	NT-8500 NT-8506 NT-8500P	NT-8510	-
固化速度快	NT-8526 NT-8590	NT-8528	NT-300 系列
粘性低	-	-	-
可靠性高	-	NT-510 NT-600H	-
耐候性	NT-800 NT-820SI	-	-
低壓力	NT-8511	-	NT-341
特殊模型	NT-8570	-	NT-380W
耐浸焊性	NT-8522 NT-8523 NT-8524H		NT-333H NT-324H
截止波長	700、750、770、820、860 nm IR 應用紅外線切割（用于照度傳感器）
提高耐熱性	填料含量 30w%/50wt%

上文所列產品名鏈接至 PDF 文件

應用

發光元件 (LED)

RGB

室內/室外顯示器
傳真機光源
車輛停車燈
背光源

遙控
PC-PC/Tel

數據傳輸 (IrDA)

受光元件

照片 Di / Tr / IC

圖片傳輸

CCD、MOS

數碼照相機感光器

發光受光元件



距離傳感器條碼閱讀器拾取 CD、DVD 和 Blu-Ray 計算機光電鼠標

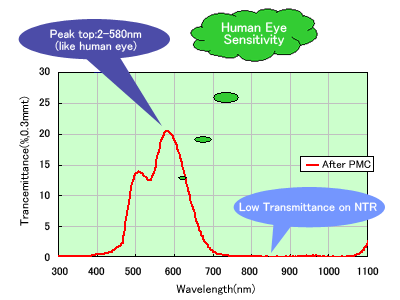

肉眼環境光傳感器紅外線切割樹脂

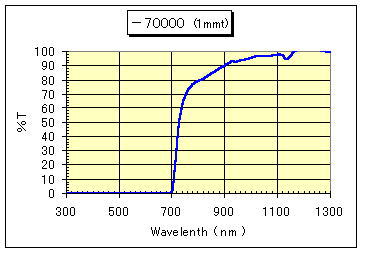

可見光屏蔽光學半導體密封樹脂的吸收光譜

關于 NT-300 系列產品

固化時間	對芯片的粘合力	對框架的粘合力
固化時間	對芯片的粘合力	合格	好	良好
H 系列（2 分鐘固化型）	好	NT-301H	NT-300H	NT-309H
H 系列（2 分鐘固化型）	良好	NT-305H	NT-304H	NT-306H
S 系列（45 秒固化型）	好	-	NT-300S	-
S 系列（45 秒固化型）	良好	NT-307S	NT-308S	-

上述產品的官方名稱增加了 4 或 5 個數字（即 NT-3XXH-ABBCC）。這些數字代表產品的特性，例如顏色相位、截止波長以及光學分散劑含量率。對于降低顆粒的產品來說，其名稱增加了字母 Q（即 NT-3XXHQ－ABBCC）。

有關清洗 NT-300 管芯的條件，請見下文建議內容。）采用清洗樹脂清洗和去除毛刺。）然后規定管芯，并使調節樹脂*成型（若干次）。

* 調節樹脂： KNJ-3（Nitto Denko 產品）

含有透明填料的樹脂

樹脂含量		wt%	0	30	50
S.G.		-	1.2	1.45	1.66
TG (DSC)	Tmg	C	152	150	151
CTE1	TMA	ppm/C	64	52	43
CTE 2	TMA	ppm/C	170	142	12.5
直接射線透光率	650 nm	%	98.5	42.2	28.5
總透光率	650 nm	%	94.2	91.8	90.6
水吸收	85C/85%RH、168hr	wt%	1.83	1.29	0.99
熱導率		W/mK	0.2	0.26	0.34

* 目前為止，透明填料可用于 NT-510 系列/600 系列/300 系列。但是否可用于其他系列產品還有待驗證。?
*上文中的數據非產品規格，因此不做任何保證。
